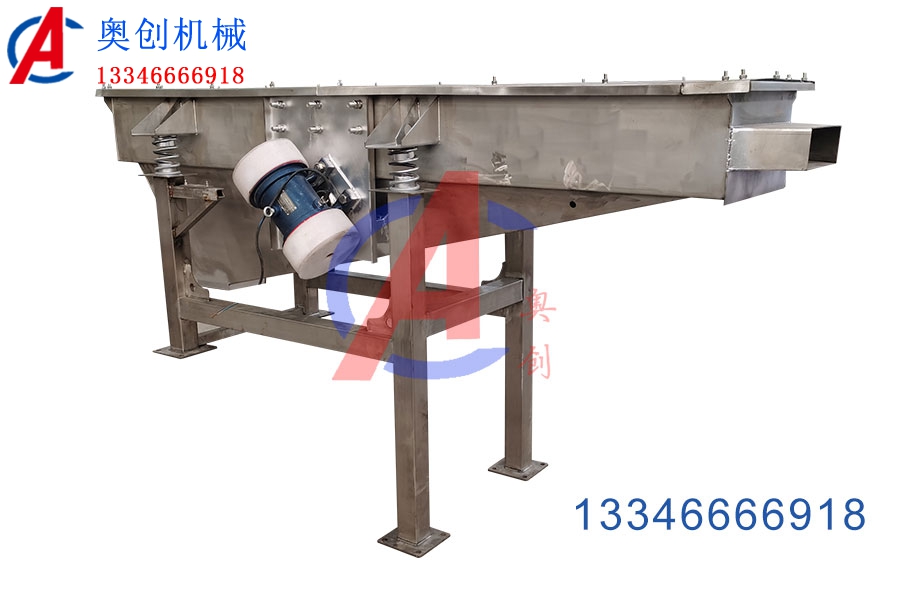

單層大產量直線振動篩
單層大產量直線振動篩是專為高處理量、粗/中粒度物料篩分設計的振動篩類型，廣泛應用于煤炭、礦石、砂石骨料等行業，尤其適合對篩分效率和生產能力要求嚴格的工況。以下是其詳細技術解析：
一、核心設計特點
單層篩面
簡化結構，降低設備高度，便于維護和物料直接排放，適合對分級要求不嚴格但追求產量的場景（如預篩分、除雜）。
大處理量
通過加寬篩箱（可達3~4.5米）和加長篩面（6~10米）提升物料通過面積，處理量可達500~2000噸/小時。
高強度振動參數
采用大振幅（5~10mm）和低頻率（700~1000r/min）組合，推動物料快速向前運動，避免堵孔。
重型化結構
篩箱采用Q345B鋼板焊接，橫梁與側板加強筋設計，抗沖擊性強，適應大塊礦石等高負荷工況。
二、關鍵配置與技術參數
項目 參數范圍 說明
篩面尺寸 寬度1.5~4.5m，長度3~10m 寬篩體設計提升處理能力
處理能力 200~2000t/h 取決于物料密度、粒度及含水率
振幅 5~10mm（可調） 大振幅適合粗顆粒
振動方向角 30°~60° 影響物料行進速度與篩分效率
電機功率 2×15kW~2×75kW（雙電機） 大功率驅動確保高負荷穩定運行
篩網孔徑 5~150mm 可選用錳鋼編織網、沖孔板或聚氨酯
安裝傾角 0°~10°（可調） 傾角增大可提高流速但降低精度
三、典型應用場景
煤炭行業
原煤預篩分（分離+50mm塊煤與末煤），處理量可達1500t/h。
鐵礦/銅礦
破碎后粗顆粒分級（如30~80mm礦石分離），耐磨篩網壽命達6~12個月。
砂石骨料
機制砂與碎石的分離，篩分效率≥90%。
建筑垃圾處理
分選混凝土塊、磚石等，適應含雜量高的物料。
四、選型注意事項
物料特性匹配
大塊硬質物料（如鐵礦石）：選擇高振幅+錳鋼沖孔篩板，篩箱加厚。
粘濕物料（如含水煤）：選用聚氨酯篩網，適當減小傾角防堵孔。
驅動方式選擇
常規工況：雙電機自同步驅動，振動穩定。
節能需求：配置變頻器，調節振幅/頻率以適應不同產量要求。
密封與環保
粉塵大的場合需加裝橡膠密封罩或噴水降塵系統。
五、優勢與局限性
優勢：
單層結構維護成本低，故障率僅為多層篩的60%。
處理量是同尺寸雙層篩的1.5~2倍，適合粗篩。
模塊化設計，更換篩網僅需1~2小時。
局限性：
單層篩分無法實現多級粒度控制，需后續設備配合。
大振幅可能增加基礎動載荷，需強化地基（混凝土標號≥C25）。
六、維護要點
定期檢查
激振器軸承每500小時注脂一次（推薦二硫化鉬鋰基脂）。
篩網張緊度每周檢查，避免松動導致二次振動。
磨損管理
篩網壽命：錳鋼網3~6個月，聚氨酯網6~12個月（視物料 abrasiveness 而定）。
側板護板加裝耐磨橡膠可延長使用壽命。
七、代表機型參考
國產機型：
ZKX3660（篩面3.6m×6m，處理量800t/h，電機2×30kW）。
ZSG-4.5×9（超大型，用于砂石線，處理量2000t/h）。
國際機型：
德國申克SLD3660（模塊化設計，配備智能潤滑系統）。
八、未來改進方向
智能化：加裝振動傳感器和AI算法，實時預警軸承故障或篩網破損。
輕量化：采用高強鋁合金替代部分鋼結構，降低能耗20%~30%。
如需具體型號的圖紙或工況方案，可提供物料參數（粒度、濕度、密度等）進一步優化選型！
